Звонок электрический дверной с 1 мелодией 8В 79дБ белый BELL DNT-206

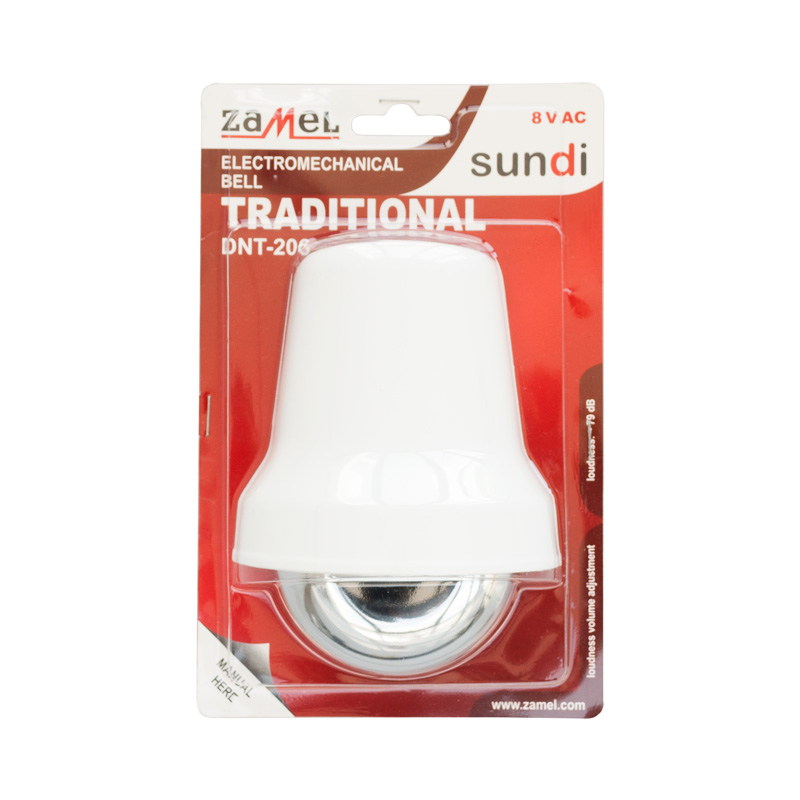

Звонок электромеханический ZAMEL Традиционный, модель ДНТ-206, с металлическим раструбом размером ф76 мм. Дверной звонок предназначен для использования в помещениях, оборудованных звонком с напряжением 8 В переменного тока.

Функции:

• Источник звука – стальная чашка (диаметром 76 мм).
• Возможность регулировки громкости
• Громкость: ~79 дБ

Инструкции по установке:

• Рекомендуется, чтобы звонок был установлен квалифицированным специалистом.
• Монтаж следует осуществлять кабелем сечением от 0,5мм до 2,5мм с напряжением изоляции мин.300/500 В и тип, соответствующий условиям использования.
• Питание звонка возможно только пониженным до 8 В переменного тока напряжением с помощью внешнего трансформатора 230/8 В переменного тока.
• Фазный провод звонковой установки должен быть защищен от последствий коротких замыканий и перегрузок с помощью автоматического выключателя или предохранителя (предохранителя) с соответствующим образом выбранной характеристикой и номинальным значением тока.
• Перед началом работ по подключению установки следует отключить переменное напряжение 230 В, питающее колокольную установку.С помощью подходящего измерительного прибора следует убедиться в отсутствии напряжения в установке звонка.
• С помощью плоской отвертки подденьте выступ на крышке колокола и снимите ее.
• Определите место крепления звонка на стене и просверлите два отверстия, соответствующие монтажным отверстиям в основании звонка. Вставьте дюбели в отверстия.
• Через отверстие в основании колокола протяните тросы установки звонка и закрепите основание, вкрутив шурупы в подготовленные ранее дюбеля.Следующий
• обратите внимание на правильность крепления основания колокола, в частности на его вертикальное положение.
• Зачистите изоляцию с концов кабелей установки звонка на длину 10 мм и подключите их к соответствующим клеммам.
• Установите крышку звонка и включите питание 230 В переменного тока на установку звонка.
• Проверьте работу звонка, нажав кнопку звонка.
• При необходимости отрегулируйте громкость, поворачивая чашку колокола.
